datalogic matrix 300n固定式读码器工业扫描器
DL.CODE操作手册下载DL.CODE软件下载信息: Matrix 300N™是一款超紧凑的图像式条形码阅读器，专为高速和直接零件标识（DPM）而设计。 Matrix 300N™结合了具有超快图像采集功能的高分辨率传感器，像素高达1.3兆，帧率为60帧/秒。光学系统采用了液体透镜模块，实现了对焦的电子控制，可
咨询热线：400-8781877
信息:
Matrix 300N™是一款超紧凑的图像式条形码阅读器，专为高速和直接零件标识（DPM）而设计。
Matrix 300N™结合了具有超快图像采集功能的高分辨率传感器，像素高达1.3兆，帧率为60帧/秒。光学系统采用了液体透镜模块，实现了对焦的电子控制，可在不移动部件的情况下自动调节聚焦。
该型号阅读器采用创新性照明设计，在整个前表面都内嵌集成照明器。照明器具有亮场和暗场两种照明模式，无论是对于普通、蚀刻、高反射性还是织构表面上的条形码都能够提供完美照明。Matrix 300N™具有超紧凑外形和旋转接头，因此非常适用于狭小空间。
此外，M12，4芯连接器为OEM行业轻松集成到现有系统中提供了新标准。
以太网供电（POE）选项是一种独特的高性价比特性，通过标准的单一以太网连接就能实现阅读器的供电和通讯。
Matrix 300N™由新型软件DL.CODE驱动，为客户提供最大的使用便利性。
特点/优势：
高性能DPM读取
超紧凑型阅读器，旋转连接器系统
快速和高分辨率的图像传感器：130万像素，“真正的”60帧
可选以太网供电

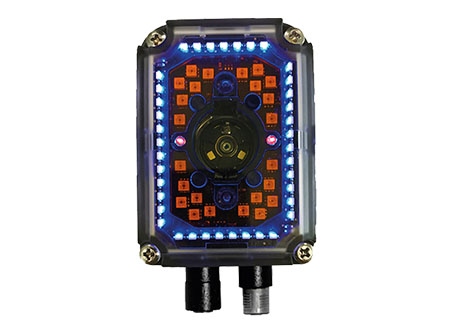

集成双照明：暗场/明场
得利捷MATRIX 300N通常用于条码防重防错，条码防漏，避免产线发生重大错料事件，为企业减少不必要的成本流失。
型号规格
| 订货编码 | 描述 | 配置 |

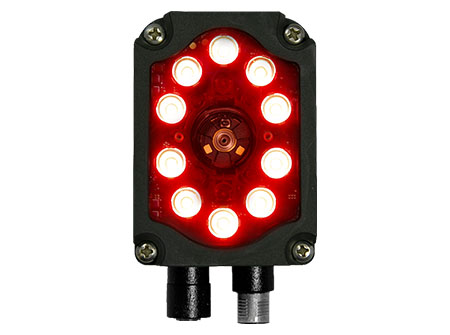

| 937600084 | MATRIX 300N 423-010 LNS-9 RED MED STD | 手动镜头9 mm，广角红色照明器(照明) |

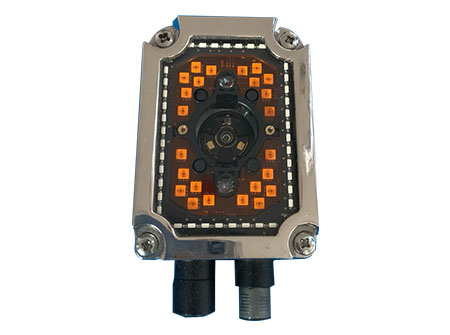

| 937600093 | MATRIX 300N 483-010 LNS-9 MLT-DPM STD | 手动镜头9 mm，DPM用多重照明器 |
| 937600088 | MATRIX 300N 434-010 LNS-12 RED NARR STD | 手动镜头12 mm，窄角红色照明器 |
| 937600080 | MATRIX 300N 435-010 LNS-16 RED NARR STD | 手动镜头16 mm，窄角红色照明器 |
| 937600056 | MATRIX 300N 472-011 LQL-9 LT-DPM ESD | 液态镜头9 mm，用于DPM的明场照明器 |
| 937600101 | MATRIX 300N 412-014 LQL-9 RED WD ESD+PLZ | 液态镜头9 mm，广角红色照明器 |
| 937600106 | MATRIX 300N 453-015 LNS-9 WTH WD STD+PLZ | 手动镜头9 mm， 广角白色照明器 |
| 其他选项：白色照明、6mm手动可调镜头、静电安全、激光标记保护（YAG滤光片），偏振版滤光片。 | ||
| Matrix 300N技术规格 | |
| 尺寸 | 95 x 54 x 43 mm (3.73 x 2.13 x 1.69 in) Connector @ 0° 75 x 54 x 62 mm (2.95 x 2.12 x 2.45 in) Connector @ 90° |
| 重量 | 238 g (8.3 oz.)带镜头和内部照明器 |
| 外壳材质 | 铝，塑料阅读窗保护罩 |
| 工作温度 | 手动聚焦机型：0°至+ 50°C（32至122°F） 电子液态镜头机型0°至+ 45°C（32至113°F |
| 储存温度 | -20至70°C（-4至158°F） |
| 保护等级 | IP67 |
| 静电安全 | 有，带有静电安全前盖附件 |
| YAG激光保护 | 有，带有YAG截止滤波片 |
| 偏振滤光镜 | 有，带有偏振版滤光片 |
| 电源 | 标准：10 VDC至30 VDC /以太网供电：48 Vdc（IEEE.802.3af） |
| 电力消耗 | 最高8 W；一般5W |
| 传感器 | 图像分辨率1280 x 1024（130万像素）-CMOS全局快门 |
| 帧率 | 60 帧/秒 |
| 光学变焦控制 | 电子液态镜头机型（LQL-9MM） 手动固定镜头机型（LNS-6mm，LNS-9mm，LNS-12mm，LNS-16mm |
| 光学模型/视野角度 | 66° (6mm) . 40° (9mm) . 32°(12mm) . 24° (16mm) |
| 瞄准系统 | 双激光指示器（CDRH / IEC Class II） |
| 可读符号 | 一维码：所有标准一维符号 二维码：数据矩阵、QR码、Micro QR、Maxicode、Aztec 邮政码：皇家邮政、日本邮政、Planet、Postnet等 |
| 通信接口 | 以太网10/100：以太网IP，TCP / IP，UDP，FTP，MODBUS TCP 串行RS232 / RS422 / RS485高达115.2 Kbit / s +辅助RS232 板载PROFINET-IO |
| 阅读器网络 | Datalogic ID-NET™ |
| 连接模式 | 直连模式，主/从，以太网点到点 |
| 数字输入 | 2光隔离，无极性和软件可编程 |
| 数字输出 | 3软件可编程PNP / NPN（短路保护）。OUT3可编程为输入 输出电流最大100 mA，饱和电压<3 V @ 100 mA |
| 编程方法 | 基于Windows™的SW（DL.CODE™）通过以太网 |
| 用户界面 | X-PRESS™，嵌入式人机界面 蜂鸣器、按钮、7个LED（状态、通信、触发、良好阅读、准备就绪、开机、网络） |
| 代码质量指标 | AIM DPM, ISO/IEC 15415, ISO/IEC 15416, ISO/IEC 16022, ISO/IEC 18004, AS9132A |
