Datalogic

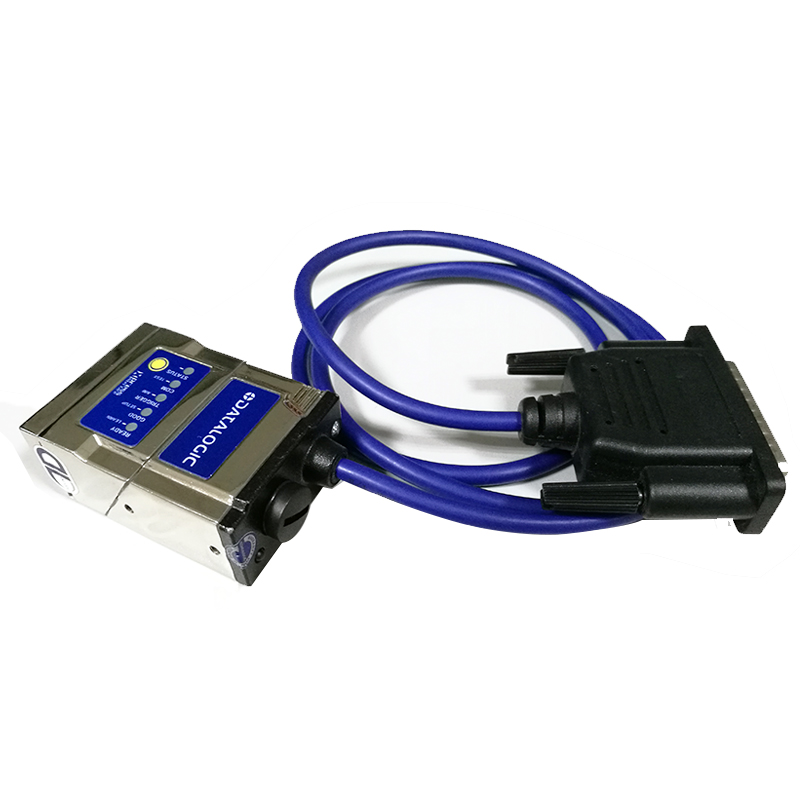

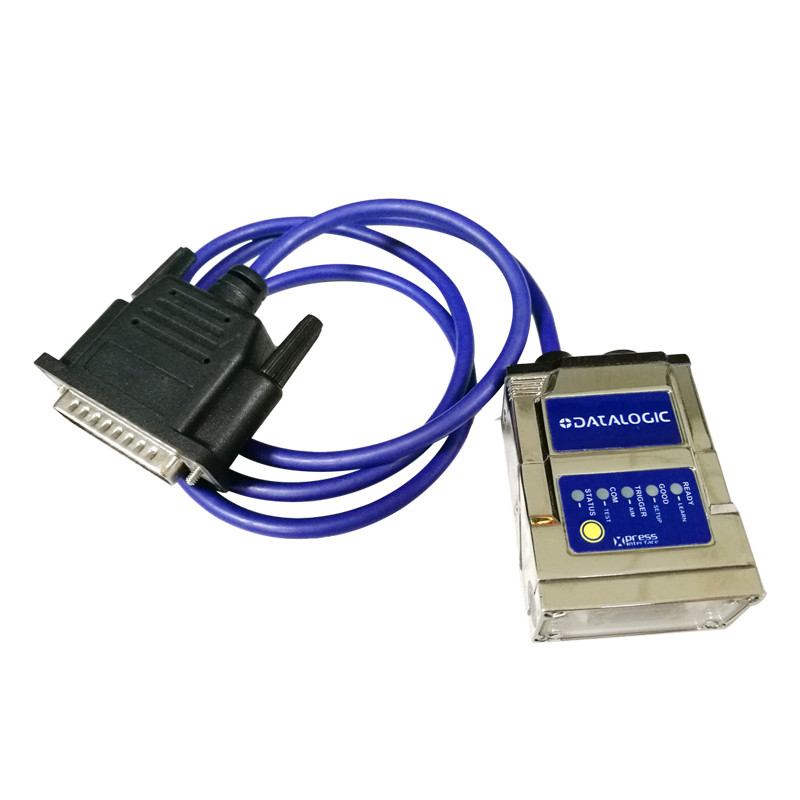

datalogic matrix 210N工业条码扫描器得力捷工业扫描器

产品介绍Matrix210是DATALOGIC公司一款新型2D条码阅读器，它具有极好的阅读性能、超小的尺寸，而且非常容易使用。凭借创新的光学特性，先进的软件功能，USB以及完整的串口通信接口，对于安装空间很小的应用来说，Matrix210是最好的紧凑型工业图像读码器。(Matrix210是Matrix200的升级版,其功能更强大，性能更高,并且有带以太

咨询热线：400-8781877
详细介绍 产品参数 视频演示 资料下载

datalogic matrix 210N详细参数（中）
datalogic matrix 210N详细参数（英）

DL.CODE操作手册下载

DL.CODE软件下载

产品介绍

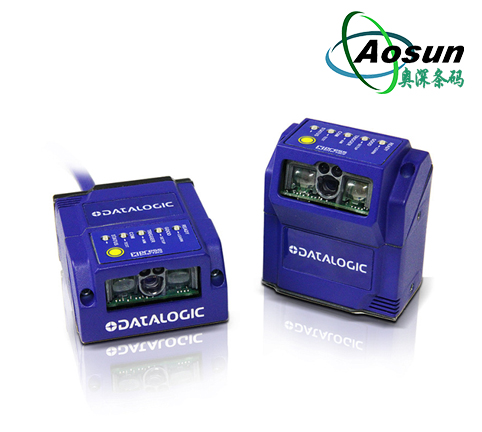

Matrix210是DATALOGIC公司一款新型2D条码阅读器，它具有极好的阅读性能、超小的尺寸，而且非常容易使用。凭借创新的光学特性，先进的软件功能，USB以及完整的串口通信接口，对于安装空间很小的应用来说，Matrix210是最好的紧凑型工业图像读码器。(Matrix210是Matrix200的升级版,其功能更强大，性能更高,并且有带以太网接口型号可选)

Matrix-210条码识读产品是一款真正工业级的Datalogic条码扫描仪

▲基于高速阵列CCD图像技术, 全向识读全部1D和2D条码
▲一体化辅助照明, 图像获取, 图像细化
▲条码自动学习功能，无需电脑，一键快速设置
▲条码质量控制（AIM标准）
▲解码软件和通讯接口等高度集成于一身
▲扫描速度高达60帧/秒, 物体条码运动速度可以超过5米/秒
▲有四种型号可选，提供不同的扫描分辨率


典型应用：
小尺寸在制品控制
印刷电路板生产过程跟踪
半导体制造
文档和信件处理
生化分析设备
小尺寸产品或药品包装设备



产品特点：

Matrix-210条码识读产品是一款真正工业级的Datalogic条码扫描仪
基于高速阵列CCD图像技术, 全向识读全部1D和2D条码
一体化辅助照明, 图像获取, 图像细化
条码自动学习功能，无需电脑，一键快速设置
条码质量控制（AIM标准）
解码软件和通讯接口等高度集成于一身
扫描速度高达60帧/秒, 物体条码运动速度可以超过5米/秒
有四种型号可选，提供不同的扫描分辨率


型号规格



P/N直头型阅读窗P/N弯头型阅读窗
  以太网
标准  937501241  MATRIX 210N 211-110 WVGA-NEAR-ETH-ST937501250MATRIX 210N 211-010 WVGA-NEAR-90-ETH-ST
937501242MATRIX 210N 212-110 WVGA-MED-ETH-ST937501251MATRIX 210N 212-010 WVGA-MED-90-ETH-ST
937501243MATRIX 210N 213-110 WVGA-FAR-ETH-ST937501252MATRIX 210N 213-010 WVGA-FAR-90-ETH-ST
静电安全937501259MATRIX 210N 211-111 WVGA-NEAR-ETH-ES937501268MATRIX 210N 211-011 WVGA-NEAR-90-ETH-ES
937501260MATRIX 210N 212-111 WVGA-MED-ETH-ES937501269MATRIX 210N 212-011 WVGA-MED-90-ETH-ES
937501261MATRIX 210N 213-111 WVGA-FAR-ETH-ES937501270MATRIX 210N 213-011 WVGA-FAR-90-ETH-ES

静电安全

  YAG激光保护

937501274MATRIX 210N 211-112 WVGA-NEAR-ETH-ESYF937501277  MATRIX 210N 211-012 WVGA-NEAR-90-ETH-ESY
937501275MATRIX 210N 212-112 WVGA-MED-ETH-ESYF937501278MATRIX 210N 212-012 WVGA-MED-90-ETH-ESYF
937501276MATRIX 210N 213-112 WVGA-FAR-ETH-ESYF  937501279  MATRIX 210N 213-012 WVGA-FAR-90-ETH-ESYF
电子焦距控制937501282MATRIX 210N 235-110 WVGA-DPM-LL-ETH-STD

937501283MATRIX 210N 235-111 WVGA-DPM-LL-ETH-ES

937501284  MATRIX 210N 235-112 WVGA-DPM-LL-ETH-ESYF


    串行   标准  937501238         MATRIX 210N 211-100 WVGA-NEAR-25P-ST       937501247     MATRIX 210N 211-000 WVGA-NEAR-90-25P-ST
937501239MATRIX 210N 212-100 WVGA-MED-25P-ST937501248MATRIX 210N 212-000 WVGA-MED-90-25P-ST
937501240MATRIX 210N 213-100 WVGA-FAR-25P-ST937501249MATRIX 210N 213-000 WVGA-FAR-90-25P-ST
     静电安全      937501256MATRIX 210N 211-101 WVGA-NEAR-25P-ES937501265MATRIX 210N 211-001 WVGA-NEAR-90-25P-ES
937501257MATRIX 210N 212-101 WVGA-MED-25P-ES937501266MATRIX 210N 212-001 WVGA-MED-90-25P-ES
937501258MATRIX 210N 213-101 WVGA-FAR-25P-ES937501267MATRIX 210N 213-001 WVGA-FAR-90-25P-ES



     USB   标准  937501244        MATRIX 210N 211-120 WVGA-NEAR-USB-ST       937501253     MATRIX 210N 211-020 WVGA-NEAR-90-USB-ST
937501245MATRIX 210N 212-120 WVGA-MED-USB-ST937501254MATRIX 210N 212-020 WVGA-MED-90-USB-ST
937501246MATRIX 210N 213-120 WVGA-FAR-USB-ST937501255MATRIX 210N 213-020 WVGA-FAR-90-USB-ST
     静电安全     937501262MATRIX 210N 211-121 WVGA-NEAR-USB-ES937501271MATRIX 210N 211-021 WVGA-NEAR-90-USB-ES
937501263MATRIX 210N 212-121 WVGA-MED-USB-ES937501272MATRIX 210N 212-021 WVGA-MED-90-USB-ES
937501264MATRIX 210N 213-121 WVGA-FAR-USB-ES937501273MATRIX 210N 213-021 WVGA-FAR-90-USB-ES




参数特性：


MATRIX 210 21X-1XX MATRIX 210 21X-0XX
尺寸 50*25*45mm 54*32*45mm
功率 3.6W 最大;3.0W 典型 2.5W 最大;2.0W 典型
◆重量：60g（无电缆）
◆储存温度：-20～70℃
◆电压：10 to 30 VDC 5VDC
◆运行温度：0～50℃（32-122F）
◆湿度：90％ 没冷凝
◆防护等级：IP65
◆接口：串联，主/从，多路器，USB点对点
◆通讯方式 RS232 + RS232/RS422/RS485 up to 115.2 Kbit/s ID-NET端口速率达1 Mbps USB 2.0速率达921.6Kbit/s
◆编程方式： X-PRESS外部按钮，基于Windows的软件，通过串口或者以太网
◆解码：1维和堆叠码: IL 2/5, Code 128, Code 39, EAN/UPC, PDF417, Micro PDF417, Pharmacode, GS1 DATABAR (RSS)家族，以及更多2维：Data Matrix, QR Code, Maxicode, Aztec, Microglyph邮政码 Royal Mail, Japan Post, Planet, Postnet等。
◆解码性能：高分辨率光学传感器可以读3 mil(0.076mm)超紧密的2D条码

识读特性：

型号焦距距离

视野@

焦距距离

  PPI（像素数）

@焦距距离

  TYP一维和堆叠码

分辨率

二维码分辨率
阅读距离

mm (in)mm (in)
mm (mils)  mm (mils)    mm (in)    Min. mm (in)    Max. mm (in)
   MATRIX 210N 211-xxx 短距离   45 (1.77)

35 x 22

  (1.38 x 0.87)

5450.10 (4)

Max.

Typ.

0.13 (5)

0.19 (7.5)

42 (1.65)

36 (1.42)

53 (2.08)

61 (2.40)

MATRIX 210N 212-xxx 中距离65 (2.56)

50 x 32

(1.97 x 1.26

3800.15 (6)

Max.

Typ

0.19 (7.5)

0.25 (10)

54 (2.13)

47 (1.85)

90 (3.54)

101 (3.97)

MATRIX 210N 213-xxx 长距离  105 (4.13)

80 x 50

(3.15 x 1.97)

2380.20 (8)

Max.

Typ

0.25 (10)

0.38 (15)

85 (3.35)

70 (2.76)

135 (5.31)

192 (7.55)
